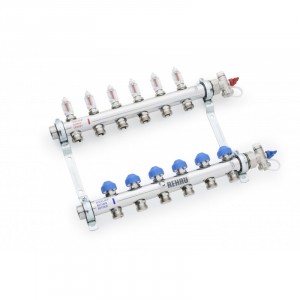

Распределительный коллектор Rehau HKV-D нерж .сталь

Описание Распределительный коллектор Rehau HKV-D нерж .сталь

Распределительный коллектор HKV-D: как HKV, только с расходомерами и кранами быстрого действия на подающей линии, клапаном с количественным регулированием на обратной магистрали.

Распределительный коллектор HKV-D используются для распределения и регулировки объемного расхода в замкнутых системах обогрева и охлаждения поверхностей, смонтированных в закрытых помещениях. Монтаж распределительных коллекторов REHAU модели HKV-D необходимо проводить внутри зданий с защитой от неблагоприятного влияния условий окружающей среды. Распределительные коллекторы HKV-D должны эксплуатироваться с применением воды для систем отопления согласно VDI 2035. Для защиты измерительных и регулирующих устройств коллектора системы отопления от коррозии или механических загрязнений следует устанавливать грязевики или фильтры с размером ячеек не более 0,8 мм. Максимально допустимое рабочее давление составляет 6 бар при 80 °C. Максимальное давление при испытаниях составляет 8 бар при 20 °C. При применении для охлаждения не допускать образование конденсата на поверхности. Это достигается посредством техники регулирования, например отслеживанием температуры конденсации с помощью датчика точки росы на распределительном коллекторе в сочетании с двусторонней антидиффузной пароизоляцией коллектора.

Характеристики коллектора распределительного Rehau HKV-D:

• 2 распределительные трубы 1" для подачи и отвода теплоносителя с возможностью подключения с обеих сторон;
  смонтированы на звукоизолирующих оцинкованных кронштейнах соответствующих требованиям DIN 4109;
  вентили для регулирования расхода на подающей трубе;запорные вентилями на обратной трубе;
  подключения сервопривода резьба М 30 х 1,5;
  концевик коллектора с накидной гайкой 1", уплотнительная прокладка, воздухоотводчик 3/8" и кран для заполнения 1/2";
  два шаровых крана 1" с накидной гайкой 1" и уплотнительной прокладкой.

Коллекторы REHAU HKV-D включают в себя:
- 2 распределительные трубы G 1" для подачи и отвода теплоносителя с возможностью подключения с обоих сторон;
- смонтированы на звукоизолирующих кронштейнах соответствующих требованиям DIN 4109;
- с вентилямидля регулирования расхода на подающей трубе, с запорными вентилями на обратной трубе. Для подключения сервопривода резьба М 30х1,5;
- концевик коллектора с накидной гайкой 1", уплотнительная прокладка, воздухоотводчик 3/8" и кран заполнения 1/2";
- набор крепежных деталей;
- маркировочные таблички;
с распределительными коллекторами можно использовать комплект двух прямыхникелированных кранов 1" или комплект двух никелированных угловых кранов
Внимание: КРАНЫ ЗАКАЗЫВАЮТСЯ ОТДЕЛЬНО
